จะคำนวณแรงกดได้อย่างไร?

ในฐานะซัพพลายเออร์ปั๊มขึ้นรูป ฉันพบคำถามมากมายเกี่ยวกับการคำนวณแรงปั๊ม การทำความเข้าใจวิธีคำนวณแรงปั๊มเป็นสิ่งสำคัญสำหรับความสำเร็จของโครงการปั๊มขึ้นรูป ช่วยให้มั่นใจได้ว่าอุปกรณ์ที่ใช้สามารถรองรับโหลดได้ ช่วยเพิ่มประสิทธิภาพกระบวนการ และนำไปสู่ชิ้นส่วนที่มีการประทับตราคุณภาพสูงในที่สุด ในบล็อกนี้ ฉันจะแบ่งปันวิธีการสำคัญและข้อควรพิจารณาในการคำนวณแรงปั๊ม

พื้นฐานของแรงประทับ

การปั๊มขึ้นรูปเป็นกระบวนการผลิตที่ใช้ในการขึ้นรูปแผ่นโลหะให้เป็นรูปแบบต่างๆ ในระหว่างการปั๊ม หมัดจะกดเข้ากับแผ่นโลหะกับแม่พิมพ์ ส่งผลให้โลหะเสียรูป แรงที่จำเป็นเพื่อให้เกิดการเสียรูปนี้คือสิ่งที่เราเรียกว่าแรงประทับตรา มีหลายปัจจัยที่มีอิทธิพลต่อแรงปั๊ม รวมถึงคุณสมบัติของวัสดุของโลหะ ความหนาของแผ่น รูปร่างและขนาดของชิ้นส่วนที่ปั๊ม และประเภทของการปั๊ม

ปัจจัยที่ส่งผลต่อแรงประทับ

คุณสมบัติของวัสดุ

วัสดุของแผ่นโลหะมีผลกระทบอย่างมากต่อแรงปั๊ม โลหะแต่ละชนิดมีคุณสมบัติทางกลที่แตกต่างกัน เช่น ความแข็งแรงของผลผลิต ความต้านทานแรงดึงสูงสุด และความเหนียว ตัวอย่างเช่น สแตนเลสโดยทั่วไปมีความแข็งแรงกว่าและเปลี่ยนรูปยากกว่าเมื่อเทียบกับอะลูมิเนียม ส่งผลให้การปั๊มสแตนเลสต้องใช้แรงที่สูงกว่า ความแข็งแรงครากของวัสดุมีความสำคัญอย่างยิ่ง เนื่องจากแสดงถึงความเค้นที่วัสดุเริ่มเปลี่ยนรูปเป็นพลาสติก วัสดุที่มีความแข็งแรงให้ผลผลิตสูงจะต้องใช้แรงมากขึ้นในการประทับตรา

ความหนาของแผ่น

แผ่นโลหะที่หนาขึ้นต้องใช้แรงในการตอกมากขึ้น เนื่องจากมีวัสดุที่ต้องเสียรูปมากกว่า ความสัมพันธ์ระหว่างความหนาของแผ่นงานและแรงปั๊มจะเป็นเส้นตรงโดยประมาณ ซึ่งหมายความว่าเมื่อความหนาเพิ่มขึ้นเป็นสองเท่า แรงปั๊มก็จะเพิ่มขึ้นประมาณสองเท่าเช่นกัน โดยสมมติว่าปัจจัยอื่นๆ ยังคงที่

รูปร่างและขนาดชิ้นส่วน

รูปร่างและขนาดของชิ้นส่วนที่ถูกตอกมีบทบาทสำคัญในการกำหนดแรงตอก รูปร่างที่ซับซ้อนซึ่งมีมุมแหลมคมหรือการวาดลึกต้องใช้แรงมากกว่าเมื่อเทียบกับรูปร่างแบนเรียบง่าย โดยทั่วไปแล้วชิ้นส่วนขนาดใหญ่ยังต้องการแรงมากขึ้น เนื่องจากมีพื้นที่วัสดุที่จะเปลี่ยนรูปได้มากกว่า ตัวอย่างเช่น การปั๊มแผงตัวถังรถยนต์ขนาดใหญ่จะต้องใช้แรงที่สูงกว่าการปั๊มชิ้นส่วนอิเล็กทรอนิกส์ขนาดเล็กมาก

ประเภทของการดำเนินการประทับตรา

การปั๊มที่แตกต่างกัน เช่น การปั๊มให้เรียบ การเจาะ การดัด และการดึง ต้องใช้แรงที่แตกต่างกัน การทำแผ่นปิดและการเจาะเกี่ยวข้องกับการตัดโลหะ และแรงที่ต้องการส่วนใหญ่จะถูกกำหนดโดยความต้านทานแรงเฉือนของวัสดุและเส้นรอบวงของการตัด ในทางกลับกัน การดัดงอจะขึ้นอยู่กับความสามารถในการดัดงอของวัสดุและรัศมีการดัดงอ การเขียนแบบซึ่งเกี่ยวข้องกับการยืดโลหะให้เป็นรูปทรงสามมิติ โดยทั่วไปต้องใช้แรงสูงสุด

การคำนวณแรงกดทับ

แรงกั้นและการเจาะ

แรงที่จำเป็นสำหรับการดำเนินการเจาะและเจาะสามารถคำนวณได้โดยใช้สูตรต่อไปนี้:
[F = L\คูณ t\คูณ S]
โดยที่ (F) คือแรงตอก (L) คือเส้นรอบวงของการตัด (ผลรวมของความยาวของขอบทั้งหมดที่ถูกตัด) (t) คือความหนาของแผ่นโลหะ และ (S) คือความต้านทานแรงเฉือนของวัสดุ

ตัวอย่างเช่น หากเราเจาะรูกลมที่มีเส้นผ่านศูนย์กลาง (d = 10) มม. ในแผ่นอลูมิเนียมหนา 2 มม. ที่มีความต้านทานแรงเฉือน (S= 100) MPa ขั้นแรก เราคำนวณเส้นรอบวงของรู (L=\pi d=\pi\times10 = 31.4) มม. จากนั้น ใช้สูตร (F = L\times t\times S=31.4\times2\times100 = 6280) N

แรงดัด

แรงดัดงอสามารถประมาณได้โดยใช้สูตรต่อไปนี้:
[F=\frac{K\คูณ L\คูณ t^{2}\คูณ S}{W}]
โดยที่ (K) คือค่าคงที่ซึ่งขึ้นอยู่กับวิธีการดัดงอและวัสดุ (ปกติจะอยู่ระหว่าง 0.3 ถึง 0.6) (L) คือความยาวของส่วนโค้งงอ (t) คือความหนาของแผ่น (S) คือค่าความต้านทานแรงดึงสูงสุดของวัสดุ และ (W) คือความกว้างของช่องเปิดแม่พิมพ์

แรงดึงดูด

การคำนวณแรงดึงมีความซับซ้อนมากขึ้น เนื่องจากเกี่ยวข้องกับปัจจัยหลายประการ เช่น อัตราส่วนการดึง คุณสมบัติของวัสดุ และแรงเสียดทาน สูตรอย่างง่ายสำหรับแรงดึงสูงสุดคือ:
[F = \pi D_{p}\times t\times S\times(1 - \frac{d}{D})]
โดยที่ (D_{p}) คือเส้นผ่านศูนย์กลางของการเจาะ (t) คือความหนาของแผ่น (S) คือความต้านทานแรงดึงสูงสุดของวัสดุ (d) คือเส้นผ่านศูนย์กลางของส่วนที่ดึงออกมา และ (D) คือเส้นผ่านศูนย์กลางว่างเปล่าเริ่มต้น

ข้อควรพิจารณาในทางปฏิบัติในการคำนวณแรง

แม้ว่าสูตรข้างต้นจะเป็นจุดเริ่มต้นที่ดีในการคำนวณแรงตอก แต่ก็มีข้อควรพิจารณาในทางปฏิบัติหลายประการที่ต้องนำมาพิจารณาด้วย

การใช้เครื่องมือและประสิทธิภาพของเครื่องจักร

ประสิทธิภาพของเครื่องมือและเครื่องปั๊มอาจส่งผลต่อแรงจริงที่ต้องการ เครื่องมือที่ชำรุดหรือเครื่องจักรที่มีประสิทธิภาพต่ำอาจต้องใช้แรงมากขึ้นเพื่อให้ได้ผลลัพธ์เดียวกัน การบำรุงรักษาเครื่องมือและเครื่องจักรเป็นประจำถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด

แรงเสียดทาน

แรงเสียดทานระหว่างหมัด แม่พิมพ์ และแผ่นโลหะสามารถเพิ่มแรงปั๊มได้ การใช้สารหล่อลื่นสามารถลดแรงเสียดทานและลดแรงที่ต้องการได้ อย่างไรก็ตาม จำเป็นต้องเลือกประเภทของสารหล่อลื่นและวิธีการหล่อลื่นอย่างระมัดระวังโดยพิจารณาจากวัสดุและการดำเนินการปั๊มขึ้นรูป

ขอบความปลอดภัย

แนะนำให้เพิ่มระยะขอบด้านความปลอดภัยให้กับแรงปั๊มที่คำนวณไว้เสมอ สิ่งนี้อธิบายถึงความไม่แน่นอนในคุณสมบัติของวัสดุ ความแปรผันในกระบวนการผลิต และปัจจัยที่ไม่คาดคิด โดยทั่วไปจะใช้อัตราความปลอดภัย 10 - 20%

บทสรุป

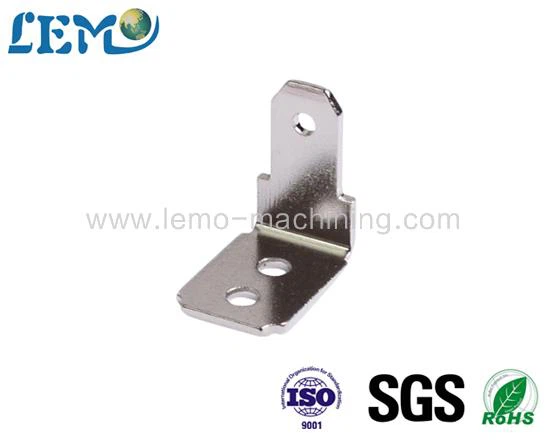

การคำนวณแรงปั๊มขึ้นรูปอย่างแม่นยำเป็นงานที่ซับซ้อนแต่จำเป็นในอุตสาหกรรมการปั๊มขึ้นรูป ด้วยการทำความเข้าใจปัจจัยที่ส่งผลต่อแรงในการปั๊มและการใช้สูตรที่เหมาะสม เราจึงสามารถมั่นใจได้ว่าการปั๊มของเรามีประสิทธิภาพและผลิตชิ้นส่วนคุณภาพสูงได้ ที่บริษัทของเรา เรามีประสบการณ์กว้างขวางในการปฏิบัติการปั๊มขึ้นรูปและสามารถจัดหาโซลูชั่นที่ออกแบบตามความต้องการสำหรับอุตสาหกรรมต่างๆ หากคุณกำลังมองหาชิ้นส่วนปั๊มโลหะแผ่นสแตนเลสออกแบบเองสำหรับโทรคมนาคมเราพร้อมให้ความช่วยเหลือ

หากคุณมีโครงการปั๊มขึ้นรูปหรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับแรงปั๊มและบริการของเรา เราขอแนะนำให้คุณติดต่อเราเพื่อขอหารือเรื่องการจัดซื้อ เรามุ่งมั่นที่จะมอบโซลูชั่นที่ดีที่สุดที่เหมาะกับความต้องการเฉพาะของคุณ

อ้างอิง

• ดีเทอร์, จีอี (1986) โลหะวิทยาเครื่องกล. แมคกรอว์ - ฮิลล์
• คัลปักเจียน, เอส. และชมิด, เอสอาร์ (2014) วิศวกรรมการผลิตและเทคโนโลยี เพียร์สัน.
